ZY6132型臥式數控車床主軸采用手動控制、機電一體化設計、外形美觀、結構合理、用途廣泛、操作方便，該機床可實現自動控制、能夠車削加工多種零件的內外圓、端面、切槽、任意錐面、球面及公、英制螺紋、圓錐螺紋等工序，更適合大批量生產。數控系統可配置標準RS232接口，因而機床可以進入DNC系統。該機床床身導軌采用超音頻淬火、工藝、耐磨性強、精度高、主軸系統結構先進、轉速平穩、具有較高的切削性能�？v、橫向采用滾珠絲桿傳動。動態響應優良、噪音低。本機床適用于機械類高等學院、中等專業學校實訓之用，可對學員進行各種編程操作訓練及實際加工培訓。
注意：
1、此機床只能擺放樓下，而且以整體運輸，搬運時非常麻煩，進教室時要求教室門至少在1.5米寬。
2、貨到時需校方處理卸貨及安置固定方位地址，供方負責調試。

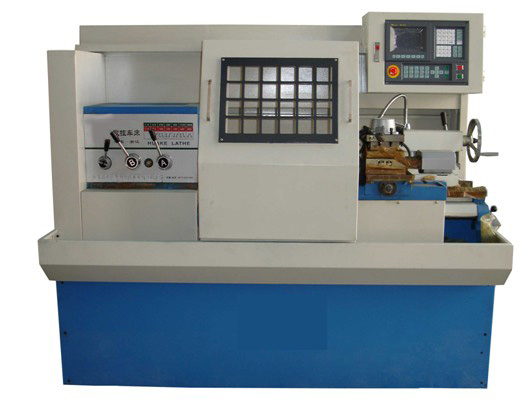

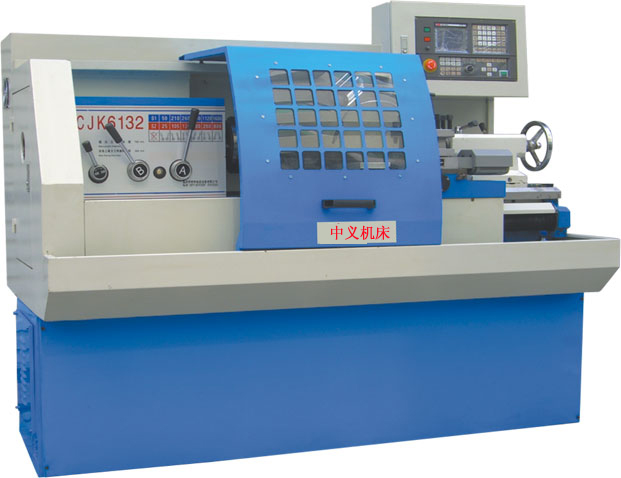

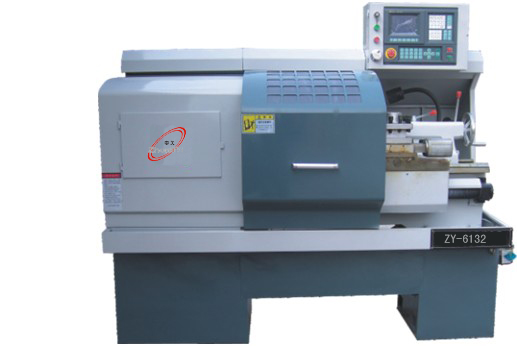

ZY-6132型 數控車床(教學/生產兩用型)
ZY-6132型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。此機床并且可與ZY、2000型數控機床仿真軟件實驗室或ZY、2003型機電一體化數控編程實驗室進行通訊配套使用。

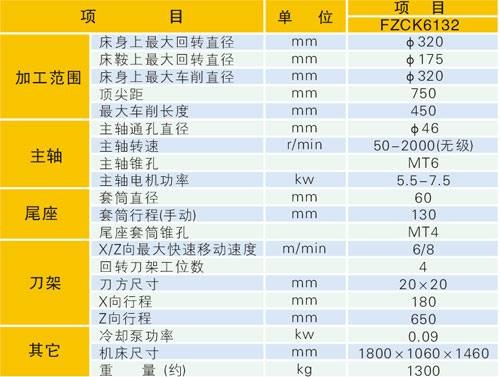

數控車床技術參數：
項目 |
單位 |
|
項目 |
單位 |
|
床身上最大回轉直徑 |
mm |
340 |
X軸快速進給(配步進) |
mm/min |
3000 |
橫滑板上最大回轉直徑 |
mm |
182 |
Z軸快速進給(配步進) |
mm/min |
6000 |
最大加工長度 |
mm |
750 |
X軸定位精度 |
mm |
±0.01 |
床身寬度 |
mm |
320 |
Z軸定位精度 |
mm |
±0.02 |
主軸轉速范圍 |
rpm |
100-2100 |
X軸重復定位精度 |
mm |
0.005 |
主軸內孔解錐度 |
|
莫氏6# |
Z軸重復定位精度 |
mm |
0.01 |
主軸通孔直徑 |
|
52 |
尾座套筒錐度 |
|
莫氏4# |
刀具數量 |
把 |
四工位 |
尾座套筒行程 |
mm |
130 |
刀柄尺寸 |
mm |
20 |
主電機功率 |
Kw |
4 |
最小進給量 |
mm |
0.001 |
機床凈重 |
kg |
1450 |
數控系統 |
可先配：廣數、FANUC、SIEMENS、華中等，價格另儀。 |
|
