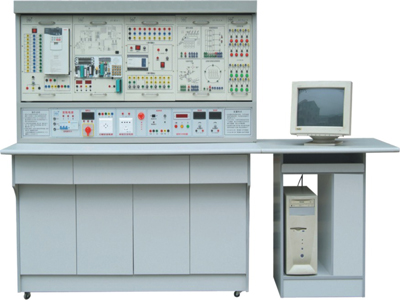

ZY-2006工業自動化實驗考核裝置
工業自動化實驗考核設備是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。

單片機:采用目前廣為流行的51系列單片機,并配有51仿真器及編程器,實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗,同時可以進行單片機的程序開發和單片機的考核,還提供多種參考實驗程序,是目前較為全面的單片機實驗考核系統。
可編程控制器(PLC):采用目前較為流行的日本三菱FX1N主機,實驗程序采用掛箱結構,主機所有I/O口通過接線端子輸出,與各實驗掛箱的連接極為方便,所有連接均采用接插件形式,插撥方便、接觸可靠、連線快捷,可以反復使用。實驗裝置提供典型的工控實驗程序,通過實驗實訓程序可以了解和掌握PLC的原理及工作過程,為參加工作打下堅實基礎。
變頻器:采用日本三菱FR-A4540-1.5K主機,主機所有接口通過接線端子輸出,使學生通過實驗極易掌握變頻器的原理和運用,是目前較為理想的變頻器實驗裝置。
一、外形尺寸及電氣參數:
1、實驗臺:外形尺寸:1500mm×700mm×760mm
2、實驗屏尺寸:1500mm×800mm
3、輸入電壓:AC380V
4、輸出電壓:AC380V AC220V DC24V DC5V
5、具有三相漏電保護
6、具有緊急停止開關
7、PLC主機型號:三菱FX1N-40MR
8、變頻器主機型號:三菱FR-A4540-1.5K
9、51仿真器、編程器型號:BF51
二、實驗內容:
1、單片機單元:
自由實驗系統:包括MCS51單片機最小系統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗,數據傳送實驗、多字節加法實驗、雙字節乘法實驗、數制轉換實驗、數據排續實驗、分支程序設計實驗、布爾操作及子程序設計實驗、定時器計數器實驗、外部及內部中斷實驗、鍵盤及顯示實驗、AD轉換實驗、單片機與單片機通訊實驗(需二臺實驗系統)、單片機與PC機通訊實驗、音樂實驗、E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出,以方便開發程序之用。
編程器及仿真器實驗:編程器和仿真器與單片機實驗系統連接極為方便,只需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控制,用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。
掛箱實驗項目:1.定時計數器的應用;2.電子鐘控制系統;3.D/A轉換;4.交通燈控制系統;5.閃光等控制;6.A/D轉換應用系統;7.搶答器應用系統;8.查詢式按鍵系統;9.矩陣式按鍵系統;10.繼電器輸出接口;11.動態顯示應用;12.發射燈中斷控制。
仿真器指標:1.可仿真89C51、89C52、89S51、89S52、89C58 等等51內核的單片機;2.直接支持 KEIL C51的IDE開發仿真環境,64K用戶可使用仿真程序空間,0000~FFFF,采用頂級仿真芯片,監控程序存儲在特殊空間,絕不占用0000~FFFF的64K的仿真空間;3.RS-232通訊接口, 波特率4.8 Kbps- 57.6 Kbps自適應;4.仿真頻率0-40 MHz晶振可選,系統配置11.0592 MHz;5.程序代碼可以重復裝載,無需預先擦除用戶程序空間;6.監控程序占用用戶的資源少,全速運行不占用資源;7.片內 64K 程序空間可以隨時進行在線程序更新,可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序;8.可單步、斷點、全速、可參考變量、RAM變量;9.支持匯編、C語言,混合調試;10.板載仿真頭接口可以和任何的試驗板、目標板進行連接,從而達到硬件仿真的無限擴展;11.采用工業級64K超大容量仿真芯片作為核心部件,抗干擾能力級強,可仿真次數大于等于10萬次;12.仿真頻率最高33/40MHz;13.支持同時最多10個斷點 。
2、PLC可編程控制器單元:
1)郵件分揀機實驗系統
2)電梯控制實驗系統
3)機械手實驗系統
4)五相步進電機控制實驗系統
5)電機控制實驗系統
6)七段數碼實驗系統
7)天塔之光實驗系統
8)交通信號等自控和手控實驗系統
9)水塔水為自動控制按系統
10)自控成型機實驗系統
11)自控扎剛機實驗系統
12)多種液體混合控制實驗系統
13)自動送料裝車實驗系統
3、變頻器單元:
1)開環系統實驗
2)多段速度運轉實驗
3)閉環系統實驗
4)程序運轉實驗
5)速度反饋系統實驗
6)瞬時停電起動實驗
7)速度定位系統實驗
8)PID控制系統
9)并用操作運轉實驗
10)網絡控制實驗
11)通訊操作運轉實驗
…………自由設計實驗。

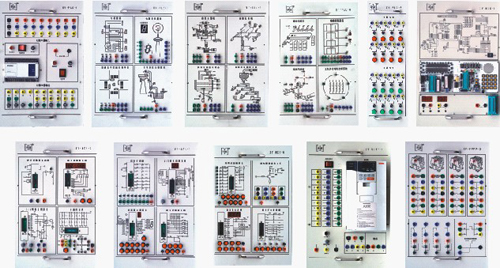

實驗掛箱:

|
