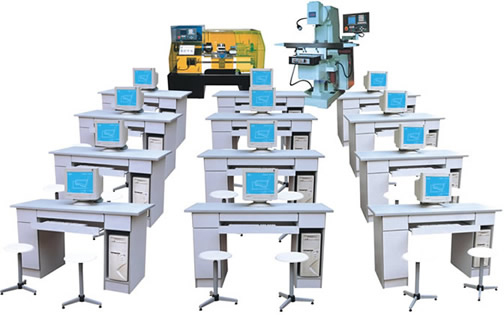

ZY2006A型 機電一體化《數控編程實驗室》
機電一體化即機械與電氣控制一體化技術， 它是機械行業中的新興學科， 更是機械類技術課題的發展趨勢。圍繞著這個新方向，全國各大專院校、中等職業技術學校都開設了機電一體化專業課程，培養出了一批新的機械人才。
ZY2006A型機電一體化《數控編程實驗室》從外置到內核均與日本FANUC系統全面兼容， 對機械設備運行進行自動控制。該實驗室是為配合機電一體化專業計算機網絡教學而設計，計算機數控系統同時聯線教學實驗設備，使學員在計算機房進行三維建模、 自動編程，通過局域網將數控加工程序?qū)霗C(jī)床數控系統， 自動加工出各種復雜零件。同時， 為了避免加工過程出現差錯，可以先在計算上模擬運行一遍， 以期達到最佳效果。
XKC6136車床與XK5025型銑床二用編程器主要待點：
1、車、銑兩種機床的編程實習于一臺電腦上進行；
2、保留了XKC6136型車床和XK5025型銑床的數控全部功能和操作；
3、以人機對話的方式進行屏幕編程、編輯格式符合IS0標準；
4、模擬零件加工過程， 刀具運行路徑直觀圖像顯示；
5、編程控制主軸無級變速， 或手動刀架進給， 自動換刀；
6、指令檢索及編程錯誤自檢；
7、實時控制零件加工過程，數控程序跟蹤，機床狀態實驗顯示；
8、學員在電腦上編程和數控編程練習、掌握數控編程技術，針對典型零件編制加工程序進行圖形仿真,找出錯誤,直至完善。也可以在老師的指導下，在數控機床上直接進行工件加工練習。
實驗室標準配置推薦
一般配置套 |
數控銑床 |
數控車床 |
數控編程器及桌 |
36座18桌 |
1臺 |
1臺 |
18桌 |
24座12桌 |
1臺 |
1臺 |
12桌 |
每桌 |
/ |
/ |
1桌 |

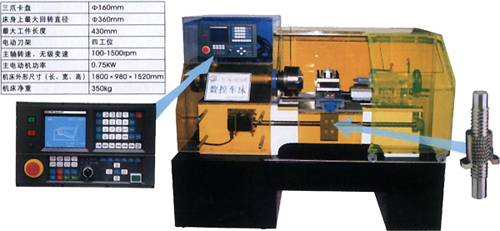

ZYXKC6136型 透明數控車床
ZY—XKC6136型車床是中義科教設備有限公司量新研制的教學科研用數控機床。該機床是典型的機電一體化產品， 除采用穩定可靠的KHD—2T車床用數控系統外，硬件配置更具有相當?shù)膭幮�。�?qiáng)度及制造精度；同時，其外形美規大方，主軸箱蓋及防護體均采用進口有機透明材料制作而咸，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備．采用四工位自動回轉刀架，通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外國柱面，圓錐面， 圓5e面．螺紋等工件的切削加工，并能進行切槽，鉆孔等工作。
車床主要技術參數
一，特點
1，穩露可靠的KHD—2T專用車床敷控系統：
2，全自動四工位數控回轉刀架， 能滿足較復雜零件的刀具使用要求；
3，縱。橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4，采用高級變頻調遣電機驅動主軸．實現無圾調遣，保證切削線遭度穩定；
5，操作方便舒適，符合現代人機工程學的優化思想：
6，車削PVC材料時，采用空氣(風)冷卻，保持工作環境清潔，無工業污染；
7，外型美觀大方，彰顯實驗場所品質．
二，用途
1，相關專業科研院所對現代加工(數控及CAD／CAM)技術研究的實踐驗證；
2，各類高等院校及中級技術學校的數控技術應用，機電一體化及自動控制專業學生的綜合實驗：
3，各類高等院校及中級技術學校的機制。橫具及其他相關專業數控技術的譚堂輔助教學和教學實訓；
4，開履數控機床結構及控制厚理．?dāng)?shù)控編程及機床操作、CAD／CAH等專業課程專項培訓．
三，數控系統主要功能
1，認國內唯一一竄從外置到內核均與日本FANUC全面兼容的系統；
2，之系統采用硬件插補拄術，快進速率可達12米／分：
3，具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4，控制精度高，脈沖當量為1u(0·001mm)：
5，有串行口S232通訊接口功能，可與計算機聯機通訊；
6，采用電子齒輪比，簡化傳動結構．撮高機床工作精度．
7，系統具有軟、硬件限位，保證工作安全；
8，采用多層印刷電路板技術，表貼技術， 門陣技術等，使性能更優越，運行更可靠．

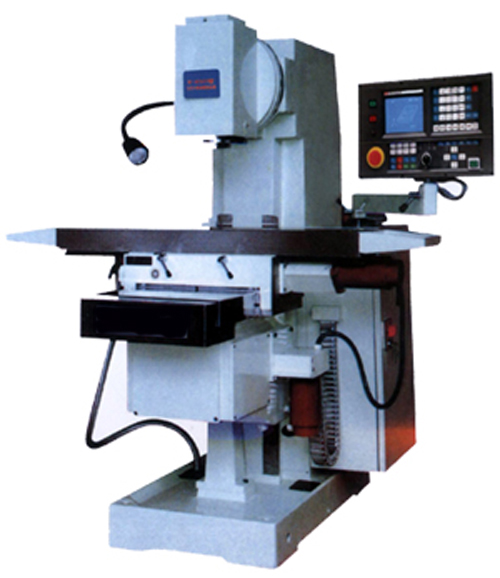

ZY-XK5025型 立式升降臺數控銑床
ZY—XK5025型立式升降臺數控銑床是中義科教設備有限公司研制的教學科研用數控銑床，該機床是典型的機電一體化產品， 除配制高性能的KND—10¨Ⅱ數控系統外，硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度； 該機床能實現三軸聯動控制， 適合于加工于各種幾何形狀復雜、精度要求較高的零件， 如： 凸輪、樣板、靠模、弧形槽、電火花成型加工電極、塑料模具型腔及其他復雜異形曲面等， 是各相關科研院所、高職學院及技術學校理想的實驗設備。
一、特點
1、高性能的KND—10MII三軸聯動數控系統；
2、高硬度、耐磨、小摩擦系數的工程塑料導軌副， 高精度滾珠絲杠傳動， 充分保證機床工作精度及使用壽命；
3、高精度變頻電機驅動主軸實現無級變速；
4、高精度伺服系統，機床脈；中當量為1μ(0．001mm)；
5、串行RS232通訊接口功能，可與計算機聯機通訊；
6、操作方便舒適，符合現代人機工程學的優化思想；
7、外型美觀大方，彰顯實驗場所品質。
二、用途
1、相關專業科研院所對現代加工(數控及CAD/CAH)技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4、開展數控機床結構及控制原理、數控編程及機床操作、CAD/CAH等專業課程專項培訓。
三、數控系統主要功能
1、快速點定位速率24m/min，高速圓弧和直線插補速率15m/min；
2、采用電子盤技術； 數據可以多個位置保存， 出錯后可以快速恢復；
3、三軸聯動
4、 自動、手動、點動、單段、模擬運行功能齊備；
5、刀具半徑正反向間隙補償；
6、菜單式操作；
7、程序存儲容量6x48k
8、系統具有軟件，硬件限位，保證工作安全；
9、輔助功能完善；
10、串行RS232通訊功能，可與計算機聯機通訊。
銑床主要技術參數
主軸轉速范圍 |
100~1500rpm |
工作臺臺面尺寸（寬*長） |
250*1100mm |
工作臺T型槽（槽數*寬度*中心距） |
3*14*63mm |
工作臺行程 |
縱向（X軸）500mm
橫向（Y軸）220mm
垂向（Z軸）320mm |
主電動機功率 |
1.5Kw |
功率 |
1.5Kw |
機床外形尺寸（長*寬*高） |
1500*1470*1800mm |
|
