目前國內電力拖動實驗器材大多是散件、無正式實驗臺桌及功能齊全的電源控制柜。我廠聘請專家潛心研究，研制成功該套功能完善的實驗設備，其電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。最巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新?lián)Q代及新增設備最佳選擇。

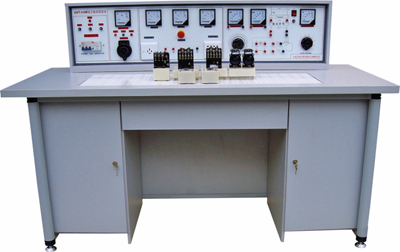

一、通用電力拖動實驗臺結構與配備：
1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
1、 配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
2、 配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
3、 其他器材配備見清單(以二十四座為例)
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
1 |
保險管 |
2安培 |
只 |
6×13 |
|
2 |
交流接觸器 |
CJ10-l0A 380V |
個 |
6×13 |
已裝元件盒上 |
3 |
指示燈 |
XD-5 |
個 |
3×13 |
已裝元件盒上 |
4 |
整流二極管 |
IN5408 |
只 |
5×13 |
已裝元件盒上 |
5 |
電阻 |
RX-510Ω/30W |
只 |
3×13 |
已裝元件盒上 |
6 |
鈕子開關 |
KN1×2 |
只 |
3×13 |
已裝元件盒上 |
7 |
行程開關 |
LXl9-001 |
只 |
4×13 |
已裝元件盒上 |
8 |
按鈕-紅 |
LAl9-ll |
只 |
2×13 |
已裝元件盒上 |
9 |
按鈕-綠 |
LAl9-11 |
只 |
4×13 |
已裝元件盒上 |
10 |
倒順開關 |
KO-3 380V/10A |
只 |
１×13 |
已裝元件盒上 |
11 |
三相閘刀 |
380V l5A |
只 |
1×13 |
已裝元件盒上 |
12 |
三相雙投閘刀 |
380V l5A |
只 |
1×13 |
已裝元件盒上 |
13 |
熱繼電器 |
JRO-20/3 |
只 |
2×13 |
已裝元件盒上 |
14 |
時間繼電器 |
JS7-1A 380V |
只 |
2×13 |
已裝元件盒上 |
15 |
變壓器 |
BK-25W 380V/6.3V 36V |
只 |
1×13 |
已裝元件盒上 |
16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
17 |
尖咀鉗 |
|
把 |
1×13 |
|
18 |
螺絲刀 |
|
把 |
3×13 |
|
19 |
萬用表 |
MF-500型 |
個 |
1×13 |
|
二、通用電力拖動實驗臺實驗內容
l·閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過載保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓
起動線路
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
|
