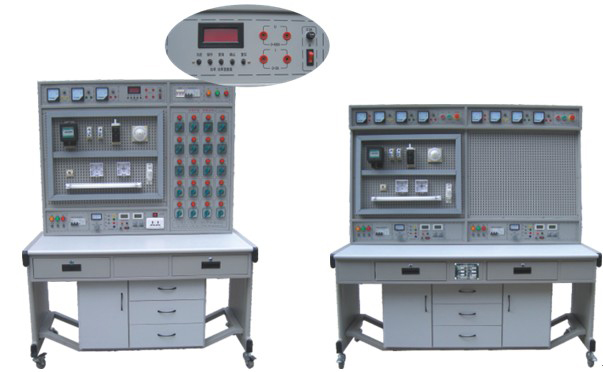

　　　　　　　　中控教師機　　　　　　　　　　　　　　　　雙人座
一、電工技能及工藝實訓考核裝置概述
本裝置主要由實訓桌、電源控制箱、實訓元器件模塊、網孔板（產品）組成，網孔板表面均布“”字網孔，元器件和走線槽裝在特制的底座上，底座與網孔板相配套，實訓時不需多人配合費好多時間把元器件用螺絲逐個固定在網孔板上，僅需取出相應的元器件模塊,在網孔板上選好位置一插一拉即可緊緊地固定在網孔板上，構思巧妙，克服了一直以來圍繞所有廠家網孔板實訓設備實訓考核時所需的煩鎖的螺絲固定元器件的難題。元器件的合理安放、線路的合理布局，全部由學生自行完成，有效培養學生的電工技術和工藝操作技能。添加元器件能完成大中專院校、職校、技校的《電工學》、《電工技能訓練》、初中高級《維修電工技能訓練》、《電氣控制技術》等相關電工技能、電工儀表與測量課程實訓，也可作為電工考證的考核設備。
二、電工技能及工藝實訓考核裝置特點
1.電路元器件不需用原始的固定方法,原始方法是非常費力費時間，把元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限制）。本裝置僅需一插一拉即可牢牢地把元器件固定在網孔板上（采用構思巧妙的導軌式，產品,防冒必究），操作方便、更換元器件快捷、易擴展功能或開發新實訓考核項目。
2.操作臺只需三相四線交流電源即可投入使用、占地面積小、節約用房、減少基建投資。
3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全，各電源輸出均有監示及短路保護功能。
三、技術性能及功能
（一）中控教師機：對實訓考核室中所有學生機總體控制
1.輸入電壓：三相四線 380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃)
3.裝置容量：＜1.5KVA
4.外形尺寸：1600mm×750mm×1650mm
5.測量儀表
（1）～5A電流表3只，型號6L2，精度1.5級
（2）智能型功率，功率因數表
由微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率，精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
6.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護、線電壓指示和急停按鈕。
（2）直流穩流穩壓電源：一組0-30V/2A直流穩流穩壓電源輸出，多圈電位器連續調節，具有預設式限流保護功能。
（3）配備三極、四極插座多組。
7.學生用電控制：裝配20只學生電源通斷開關及相應工作狀況指示。具有總的漏電和過載保護。
（二）學生實訓考核臺
1.輸入電壓：三相四線制 380V±10% 50Hz
2.工作環境：-5℃～+40℃ 相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.外形尺寸：單人座1300×750×1650，雙人座1650×750×1650
5.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護、線電壓指示和急停按鈕。
（2）直流穩壓電源：一組0-30V/2A直流穩壓穩流電源輸出，多圈電位器連續調節，具有預設式限流保護功能。
（3）配備單三相插座多組。
四、實訓考核桌
鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨密度板，結構堅固，造型美觀。
五、基本實訓考核項目（增加元器件即可增加實訓項目）
1、單相起動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖正反轉控制電路
6、自動順序起運控制
7、手動順序起運控制
8、異步電動機星、三角起運控制電路
9、異步電動機能耗控制電路
10、異步電動機反接制動控制電路
11、自動往返控制電路
12、正反轉點動、起動控制電路
13、帶有點動的自動往返控制電路
14、異步電動機自鎖控制電路
15、異步電動機單向點動起動控制電路
16、串電阻降壓起動控制電路
17、C620﹣1型車床電路
18、電動葫蘆電氣控制電路
19、白熾燈控制電路
20、日光燈控制電路
21、觸摸開關控制電路
22、聲控開關控制樓梯白熾燈電路
23、人體感應開關控制樓梯白熾燈電路
24、單相電度表直接安裝電路
25、單相電度表間接安裝電路
26、三相四線有功電度表直接安裝電路
27、三相四線有功電度表間接安裝電路
28、電壓表、電流表安裝電路
29、一臺電流互感器用于單相回路的接線電路
30、三臺電流互感器接成星形接線電路
31、三臺電流互感器接成三角形接線電路
32、Y3150型滾齒機控制電路
33、單相電動機控制電路
34、電流互感器與電流表配用接線圖
35、兩臺電流互感器接成不完全星形接線電路
六、基本器材配備：（雙人座×2）

序號	名稱	型號	數量	單位	品牌	備注
1	日光燈實訓組件		1	套		安裝特制底座
2	彩色燈泡及燈座		6	套		安裝特制底座
3	單線開關		1	只	正泰	安裝特制底座
4	二線開關		1	只	正泰	安裝特制底座
5	單相漏電開關		1	只	正泰	安裝特制底座
6	三相開關		1	只	正泰	安裝特制底座
7	調光開關		1	只		安裝特制底座
8	觸摸延時開關		1	只		安裝特制底座
9	人體感應自動開關		1	只		安裝特制底座
10	聲光控延時開關		1	只		安裝特制底座
11	盒式開關		1	只		安裝特制底座
12	插座		2	只		安裝特制底座
13	溶斷器		2	只		安裝特制底座
14	4uF電容		1	只		安裝特制底座
15	單相電度表		1	只	上海東字	安裝特制底座
16	三相漏電開關	DZ47LE﹣32	1	只	正泰	安裝特制底座
17	電流互感器		3	只	正泰	安裝特制底座
18	三相四線有功電能表	DT862﹣4	1	只	正泰	安裝特制底座
19	交流接觸器	CJX2﹣0901	4	只	正泰	安裝特制底座
20	中間繼電器	JZ7﹣44	2	只	正泰	安裝特制底座
21	熱繼電器	JR36﹣20	3	只	正泰	安裝特制底座
22	螺旋式熔斷器		5	只	正泰	安裝特制底座
23	行程開關	YBLX﹣19/21	4	只	正泰	安裝特制底座
24	電子式時間繼電器	ST3	2	只	SUNWORLD	安裝特制底座
25	橋堆		1	只		安裝特制底座
26	變壓器	200KVA	1	只	德力西	安裝特制底座
27	可控硅		1	只		安裝特制底座
28	可調瓷盤	1K／100W	3	只	德力西	安裝特制底座
29	鼠籠式三相異步電機（帶離心開關）	380Y/△180W 380V	1	只	上海微特
30	雙速異步電機		1	只	上海微特
31	指示燈		6	只	正泰	安裝特制底座
32	3H 控制按鈕		2	只	正泰	安裝特制底座
33	走線槽		5	米		安裝特制底座
34	接線端子		20	孔		安裝特制底座
35	萬用表	MF-47	1	只	上海第四電表廠
36	螺絲刀	-、+字	2	把
37	尖嘴鉗		1	把
38	電工刀		1	把
39	斜口鉗		1	把
40	剝線鉗		1	把
41	導線		50	米
42	鋼鋸		1	把
43	卷尺		1	只
44	手槍鉆		1	把
