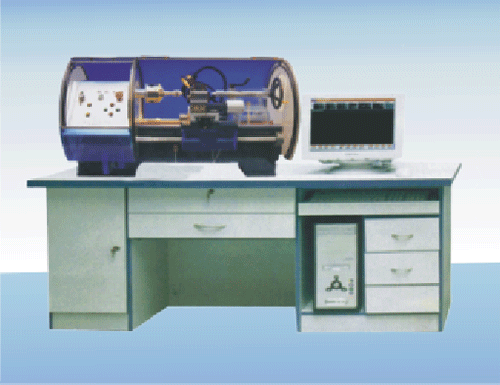

數控車床是一款臺式微型數控車床，是中義數控機床設備公司 推出的新一代教學數控實驗室模擬車床，配備了高可靠性的數控系統�？刂葡到y(tǒng)與機床采用獨立分體式控制。該機床外形根據人體工程學原理，采用機電一體化方式圓形結構設計，造形美觀，設計精巧、結構新穎，操作簡便，效率高，可以完成端面、外圓、內孔、球面、錐面等母線為二次曲線的各種回轉體的車削加工，同時能完成普通細牙螺紋的車削。所以它特別適合于教學事業。
本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。機床采用 4 工位自動轉位刀架，適用于加工形狀復雜的零件。
數控車床加工的主要對象有：硬質工程塑料、純塑料、木制品等。
該機床與編程仿真軟件配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理 CAD/GAM 等專業課程的數控實驗與培訓。
控制系統配置：
它由 WINDOWS98 操作平臺、賽揚 1.7G 、 17 ”液晶顯示器、時尚粉烤機箱、內存 256M 、硬盤 40G 、超薄鍵盤、 3D 鼠標、52 倍速 CD-ROM 等組成。
二、控制系統特點
本控制系統以標準的 X86 兼容構架為硬件平臺，以 DOS 或 Windows 系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。本系統可實現納米插補、高速進給及高速插補。 全中文菜單式控制界面，可以減小培訓難度，縮短人員培訓時間，降低培訓成本。 兼容 FANUC 及國內外多種數控系統的控制程序格式。并可直接接收 MASTERCAM 、 Cimatron 、 Pro/E 、 UC 等 CAD/CAM 軟件生成的控制程序。具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結果后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。支持多種程序傳送方式，包括傳統的 RS232 串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用 TCP/IP 協議高速傳輸。
三、機床組成部分
1 、它由實驗桌作為機床底座，整體形式為實驗桌上左面安放銑床，右面安放 17 ”純平彩色顯示器，實驗桌中間軸屜擺放控制電路板，可以非常方便地拉動抽屜進行電路電器的操作，同時進行步進電機驅動、變頻器的調節等工作。顯示器平臺下面有專用的鼠標鍵盤抽屜。
四、機床用途
1 、該機床可以裝備高等學校、中等專業學校及各級職業技術學校的機電一體化實驗室設備。
2 、該機床可以用于數控機床、數控編程、數控原理、以 CAD/CAM 等專業課程的教學實驗與培訓。
五、機床通訊
1 、該機床在實驗室里可與任何一部電腦進行通訊。通訊方法有 RS232 串口通訊，磁盤驅動器軟盤拷貝，但一般采用 TCP/IP協議進行高速傳輸。
2 、它可與實驗室數控仿真軟件實現網絡傳輸。
六、機床性能特點
三爪卡盤 直徑 125mm
床身上最大回轉直徑 155mm
工作最大長度 300mm
電動刀架： 四工位
快進速度 1500mm/min
主電機功率 0.37kw
脈沖當量 0.005-0.01mm( 任意可調 )
控制 / 聯動軸數 2/2
最大編程尺寸 -9999.999-99999.999mm
插補方式：直線、圓弧、螺紋、 Z 樣條曲線
編程方式： G 、 M 、 F 、 S 、 T （ SO 代碼）
操作方式：自動、單段 / 連續、手動、點動、回參考點、暫停、主軸加減速、進給加工減速。
系統參數：加工起始點記憶及斷電恢復，脈沖當量、間隙補償
圖形：顯示刀具軌跡
程序容量：× B （取決于實際的硬盤容量或 DOW 模塊容量）
主軸轉速、無級變速： 50 ～ 1500 （ 0-10V ）
長×寬×高； 1080 × 600 × 1370mm
數控銑床是一款微型臺式數控銑床，是中義數控機床設備公司推出的新一代教學數控實驗室模擬銑床 , 配備了高可靠性的數控系統�？刂葡到y(tǒng)與機床采用獨立分體式控制。該機床能實現三坐聯動，完成對塑料、有機玻璃制品的銑、鉆、鉸等，本切削運動，并能加工形狀復雜的零件。
它由WINDOWS98操作平臺、賽揚1.7G、17"顯示器、時尚粉烤機箱、內存256M、硬盤40G、超薄鍵
它由實驗桌作為機床底座，整體形式為實驗桌上左面安放銑床，右面安放17"純平彩色顯示器，
實驗桌中間抽屜擺放控制電路板，可以非常方便地拉動抽屜進行電路電器的操作，同時進行步進電
機驅動、變頻器的調節等工作。顯示器平臺下面有專用鼠標鍵盤抽屜。
1、該機床可以裝備高等學校、中等專業學校及各級職業技術學校的機電一體化實驗室設備。
2、該機床可以用于數控機床、數控編程、數控原理、以CAD/CAM等專業課程的教學實驗與培訓。
1、該機床在實驗室里可與任何一部電腦進行通訊。通訊方法有RS232串口通訊，磁盤驅動器軟盤拷
貝，但一般菜用TCP/IP協議進行高速傳輸。
2、它可與實驗數控仿真軟件實現網絡傳輸。
一、控制系統配置
盤、3D鼠標、52倍速CD-ROM等組成。
三、機床組成部分
四、機床用途
五、機床通訊
六、機床性能特點
二、控制系統特點
本控制系統以標準的X86兼容構架為硬件平臺，以DOS或WINDOWS系列操作系統為軟件平臺，具有
豐富的軟件基礎和充分的升能潛力。操作簡單工作可靠，性能優良。本系統可實現納米插補、高速進
給及高速插補。
全中文菜單式控制界面，適合中國國情。可減小培訓難度，縮短人員培訓時間，降低培訓成本。
兼容FANUC等國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/
E、UG等CAD/CAM軟件生成控制程序。
具有圖形跟蹤能力的窗口編程功能使、用戶在編程的同時觀察到程序路徑。在程序編制結束后還
可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用
TCP/IP協議高速傳輸。
銑床性能特點
快進速度 1500mm/min
主電機功率 0.37kw
脈沖當量 0.005-0.01mm( 任意可調 )
控制 / 聯動軸數 3/3
最大編程尺寸 -9999.999-99999.999mm
插補方式：直線、圓弧、螺紋、 Z 樣條曲線
編程方式 G 、 M 、 F 、 S 、 T （ SO 代碼）
操作方式：自動、單段 / 連續、手動、點動、回參考點、暫停、主軸加減速、進給加工減速。
圖形：顯示刀具軌跡
程序容量：× B( 取決于實際的硬盤容量或 DOW 模塊容量 )
主軸轉速、無級變速 50 ～ 1500 （ 0-10V ）
工件臺尺寸 445 × 170mm
X 軸行程 155mm
Y 軸行程 90mm
Z 軸行程 155mm
長×寬×高 825 × 695 × 1840mm
|
