1 性能參數
1.1輸入電源：單相三線220V±5% 50Hz 外型尺寸：1500mm×500mm×1900mm 調速方式： 交流變頻調速
1.2整機容量：﹤2kVA 工作條件：環境溫度 -10℃～+40℃ 相對濕度≤85%（25℃）
2 產品組成
2.1控制運行系統

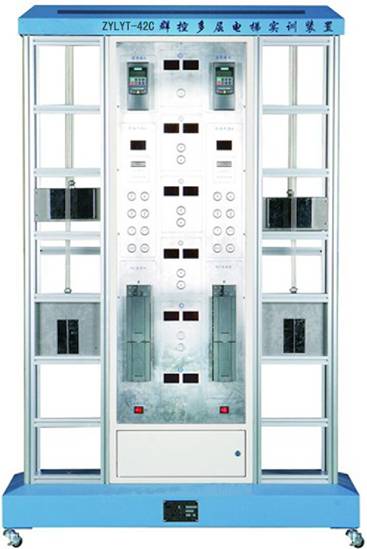

群控多層由二套獨立的控制運行系統（冗余設計）組成，不銹鋼外部呼叫按鈕，樓層為六層，號標為“-1、1～5”，高度約1.8m
2.2電氣部分
由永磁低速同步電動機，西門子或三菱或歐姆龍的可編程控制器主機、變頻器、旋轉編
碼器、語音到站器等組成。其中西門子主機CPU226 AC/DC/RLY 內置I/O（24路數字量輸入/16路數字量輸出）＋EM223數字量擴展模塊（16路數字量輸出）2套，MM420變頻器2臺；
2.3機械部分
由框架、導軌、轎廂、配重及安裝不銹鋼內部呼叫按鈕的呼叫盒組成
2.4檢測信號、控制執行機構和顯示器件
提供實現現代化電梯控制各種功能的檢測信號、控制執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、橋廂門防夾保護信號、上、下極限位保護信號等，電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處的樓層位置、運行方向、外呼/內選信號的回應
2.5主拖動
電梯的主拖動由變頻器驅動同步電機實現，能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器精確檢測出轎廂位置，從而控制電梯的加速、減速過程
3 實訓項目
3.1變頻器的基本使用
3.2觸摸屏的基本使用
3.3采用光電編碼器的定位
3.4LED數碼顯示
3.5轎廂自動開關門控制
3.6定時器指令
3.7語音報站
3.8模擬電位器指令
3.9電梯模擬運行呼叫指示驅動
3.10傳感器檢測
3.11兩臺PLC之間通訊
3.12數學運算指令
3.13兩臺電梯聯動運行控制
3.14高速計數器綜合
|
