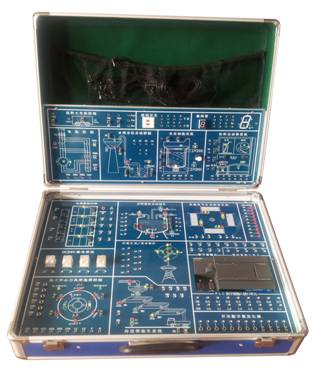

ZY-PLCD型 PLC可編程控制器實驗箱（組態工控）
一、概述
為適應各類院校實驗室建設的需要，我們推出了“ZY-PLCD型（PLC）可編程實驗箱（組態工控）”。它集可編程邏輯控制器、編程軟件、MCGS節約實驗場地工控組態軟件于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，裝置配備的主機采用西門子（S7-200）的可編程序控制器。
二、主要技術指標：
1）、PLC主機：西門子S7-200 24點（也可根據客戶需求配置三菱、松下、歐姆龍的PLC主機）
2）、電源輸入：AC220V，50HZ
3）、利用應用軟件編程
4）、電流≥2A，過載保護。
5）、可編程控制器與計算機設有通信接口（RS232）及PC/PPI電纜。
6）、增加串口轉USB接口設備，方便目前大多數筆記本電腦使用（用戶特別要求）
7）、相應I/O引出并聯接到外部端子（用戶特別要求）
三、性能特點：
組態MCGS工控組態軟件，打開軟件編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
實驗系統由以下幾部分構成：
1、PLC可編程控制實驗儀。
2、PLC可編程控制器演示裝置。
3、Programmable Controller（可編程控制器）。
4、編程應用軟件（Windows XP）。
5、PLC可編程控制器與計算機通訊的接口及電纜。
6、組態軟件四、可編程實驗項目
1）、交通信號燈PLC自動控制實驗
2）、全自動洗衣機PLC自動控制實驗
3）、LED PLC自動控制實驗
4）、四層電梯PLC自動控制實驗
5）、藝術彩燈造形的PLC自動控制實驗
6）、電機自動控制演示板
7）、星角啟動的PLC自動控制實驗
8）、無人售貨的PLC自動控制實驗
9）、水塔自動供水實驗
10）、自動送料裝車實驗
11）、繼電器控制實驗
12）、搶答器控制實驗
13）、可編程控制器的基本指令編程練習
14）、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗
15）、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗可根據校方的要求】
五、主要配置清單：
每臺配置
序號 |
名稱 |
具體配置說明 |
數量 |
單位 |
備注 |
1 |
PLC實訓箱 |
|
1 |
個 |
|
2 |
實訓演示單元模塊 |
|
2 |
塊 |
整塊 |
3 |
PLC主機 |
西門子S7-200 |
1 |
臺 |
24點 |
4 |
編程電纜 |
|
1 |
根 |
|
5 |
PLC編程軟件 |
西門子 |
1 |
套 |
中文版 |
6 |
工控組態軟件 |
MCGS中文版 |
1 |
套 |
|
7 |
PLC實驗程序 |
與實驗?zāi)K配套 |
1 |
套 |
|
8 |
組態實驗程序 |
與實驗?zāi)K配套 |
1 |
套 |
|
9 |
實驗指導書 |
|
1 |
套 |
|
10 |
其它配件 |
實驗連接線（紅、黃、藍、黑）等 |
1 |
套 |
高可靠疊接插頭線 |
11 |
USB轉串口通信轉換器 |
|
1 |
個 |
用于筆記本電腦USB接口與PLC通信 |
|
